HOT SPOT





Esto se trata de hacer un repetidor con dos equipos viejos y un hot spot
se necesitan dos equipos que no inviertan los datos o si no coger el audio
y micro antes del modulador
nosotros lo tenemos funcionando en vhf ED3YAQ y todo esto empezo porque
icom hace oidos sordos a nuestra peticion de que nos cedan un repetidor dstar,
segun ellos somos "poca cosa" pero esto parece ser que les pasa a mas
asociaciones, por lo cual nos propusimos hacer este proyecto del repetidor

Este repetidor lo presentamos en Mercaham 2011 y ya esta uno casi
funcionando en Bilbao , otro ceca de Tarragona otro en Barcelona , el nuestro ,
y hoy mando unas placas a Granada también hay otro funcionando en Orense y
el de salamanca no se como esta
ya seran 6 y espero en el proximo Mecaham haber superado en numero de
repetidores a icom en España

El coste del material para hacer un repetidor es de 40€ aproximadamente,
mas los equipos,

Este sistema funciona con un ordenador para tener el gateway
y tambien el control de todo el sistema a través del TeamViewer
http://www.teamviewer.com/es/index.aspx
aunque tambien existe la posibilidad de trabajar como repetidor simple

Si quereis montaros un repetidor de este tipo o
quereis mas información os podeis poner en contacto conmigo

manel@eb3gke.com

Si necesitais mas informacion no dudeis en consultarme
saludos

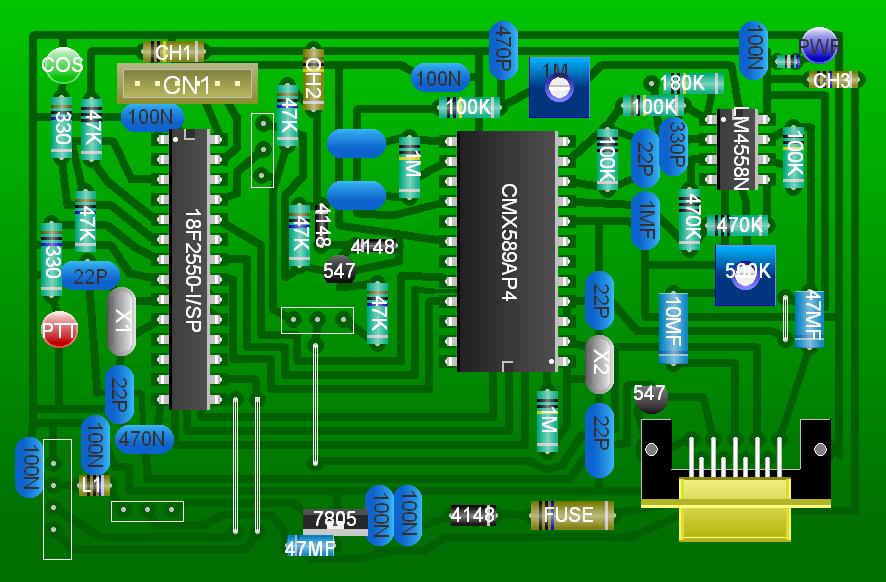

HOT SPOT DSTAR BY CALLDETENES
COSTE APROXIMADO DE ESTE CIRCUITO 40 - 45€


PLACA ADAPTADORA
http://shop.ebay.es/i.html?rt=nc&LH_PrefLoc=2&_nkw=
2x%20SOP28%20SO28%20TSSOP28%20to%20DIP28%20
adapter%20PCB%20convertor&_fln=1&_trksid=p3286.c0.m283


LINK PARA COMPRAR CMX589AP
http://cgi.ebay.es/CMX589AE2-T-R-CMX589A-E2-CMX-589AE2-New-
/370298480068?pt=LH_DefaultDomain_0&hash=item56378265c4

Esta es la pagina en la que esta el programador.
y en la parte de programas electronicos esta el enlace para descargar el programa
Winpic800 para programar el bootloader en el PIC en el soft hay que decir que tienes
el programador ART2003

http://www.electronik.es/prog-18xx.html

el soft para continuar con la carga del programa en el PIC es el siguiente.

http://www.dutch-star.eu/software

NAtools for Windows (32-bit) o (64-bit) segun el windows que tengas.

la ruta de descarga de la version de 32 bit es la siguiente.

http://www.dutch-star.eu/software/download.aspx?
name=/natools/natools32-1.0.15.exe

El soft que hace falta despues para tener acceso desde la placa
a la red DStar es el DVAR HotSpot V2.57 y el enlace para descargarlo es.

http://www.dutch-star.eu/software/download.aspx?name=
/hotspot/DVARHotSpot-V2.57-Installer.zip


Por último y como opcional esta el soft DPRS-Interface que es para pasar a internet
las tramas de GPS recibidas por el HotSpot. este es el enlace al mismo.

http://www.dutch-star.eu/software/download.aspx?name=/dprs/DPRSInterface.zip

y las librerias extra por si no las tienes ya instaladas en windows.

http://www.dutch-star.eu/software/download.aspx?name=/dprs/vjredist.exe
http://www.dutch-star.eu/software/download.aspx?name=/dprs/vjredist64.exe


MANUAL Y ESQUEMAS [578 KB]

PROGRAMADOR BOOT LOADER [12 KB]

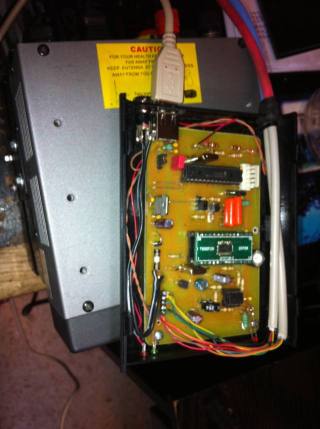

PLACA HOT SPOT MONTADA
